580KW柴油机发动机并网汽车带发无刷变频电动机的并机柜火车线路电力电气图的基本原理：由充点器AC220V/DC24V，打造并网汽车带发无刷变频电动机的调整器运用导出外接电源DC24V。并网汽车带发无刷变频电动机的重新重启后由KA5沟通220V中部继电元件导出的重新重启数据。柴油机发动机并网汽车带发无刷变频电动机的调整器确认数据电路把并网汽车带发无刷变频电动机的的电压电流、电压电流，率，发动机转速等并网汽车带发无刷变频电动机的的各种各样的参数表数据反应到调整器，由调整器释放电脑指令。   当静音火力发电厂机开机发动的后，把电送过来电源打开柜右上方的主母排。调整机顺利采用调整装置视频监控符合务必条件开机发动的汽柴油调整，发动时调整，顺利采用DC24V继机械转换无线手机卫星信号。火力发电厂机调整机顺利采用相相电压数据污染监测二次回路，数据污染监测到满足了负荷打开开机发动的相相电压，调整机顺利采用KA3继机械转换分闸无线手机卫星信号，合上主电源打开断路，负荷打开分闸后分闸指令灯亮。当调整调整装置需用分闸的是，顺利采用KA四分闸继机械转换分闸无线手机卫星信号，主电源打开负荷打开分闸，负荷打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
顺序号	名稱	类型外形尺寸	工作单位	需求量	批发厂家
1	那么万能的式体系结构低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发同步电汽轮柴油发电机机组把控器	HGM9510	只	2	众智
3	直流电压电源线引擎	BAC06A	只	2	众智
4	微型中央继电嚣	HH52P    DC24V	只	8	正泰
5	不同规格的中小型中央继家电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	绝缘性子	椭圆形，橘红色，M10	只	12	海坦
14	辅料		台	2	国优

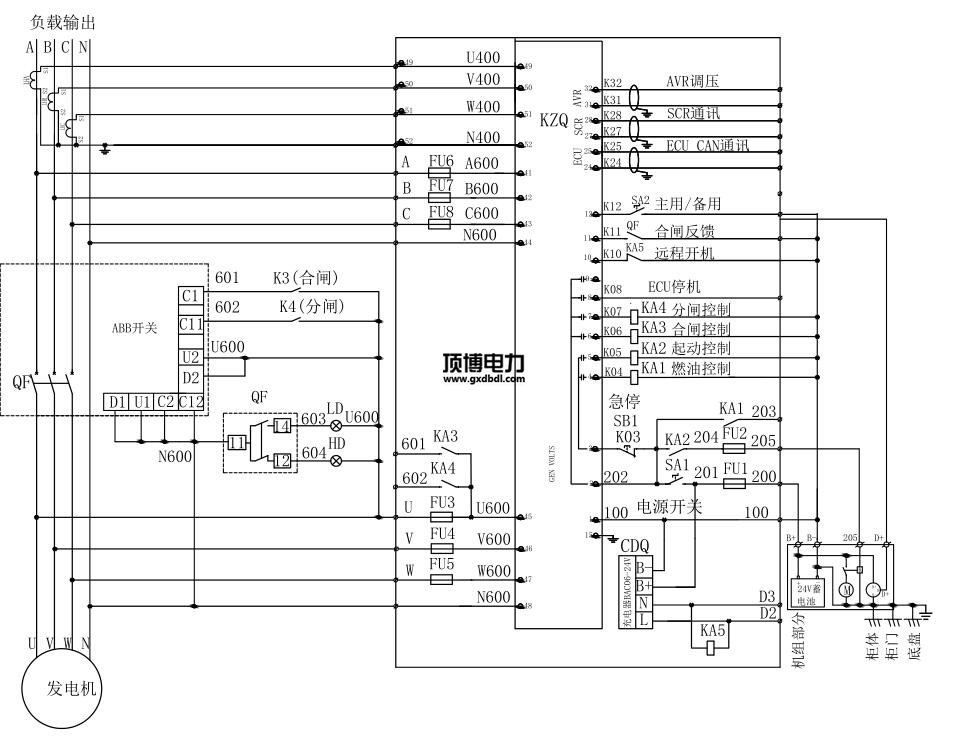

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.eeygg.com
